向阳红09的制作航行与思考

richzy1992

作为向阳红09船诞生地的一名员工，很高兴能有这样一款套材可以供制作。

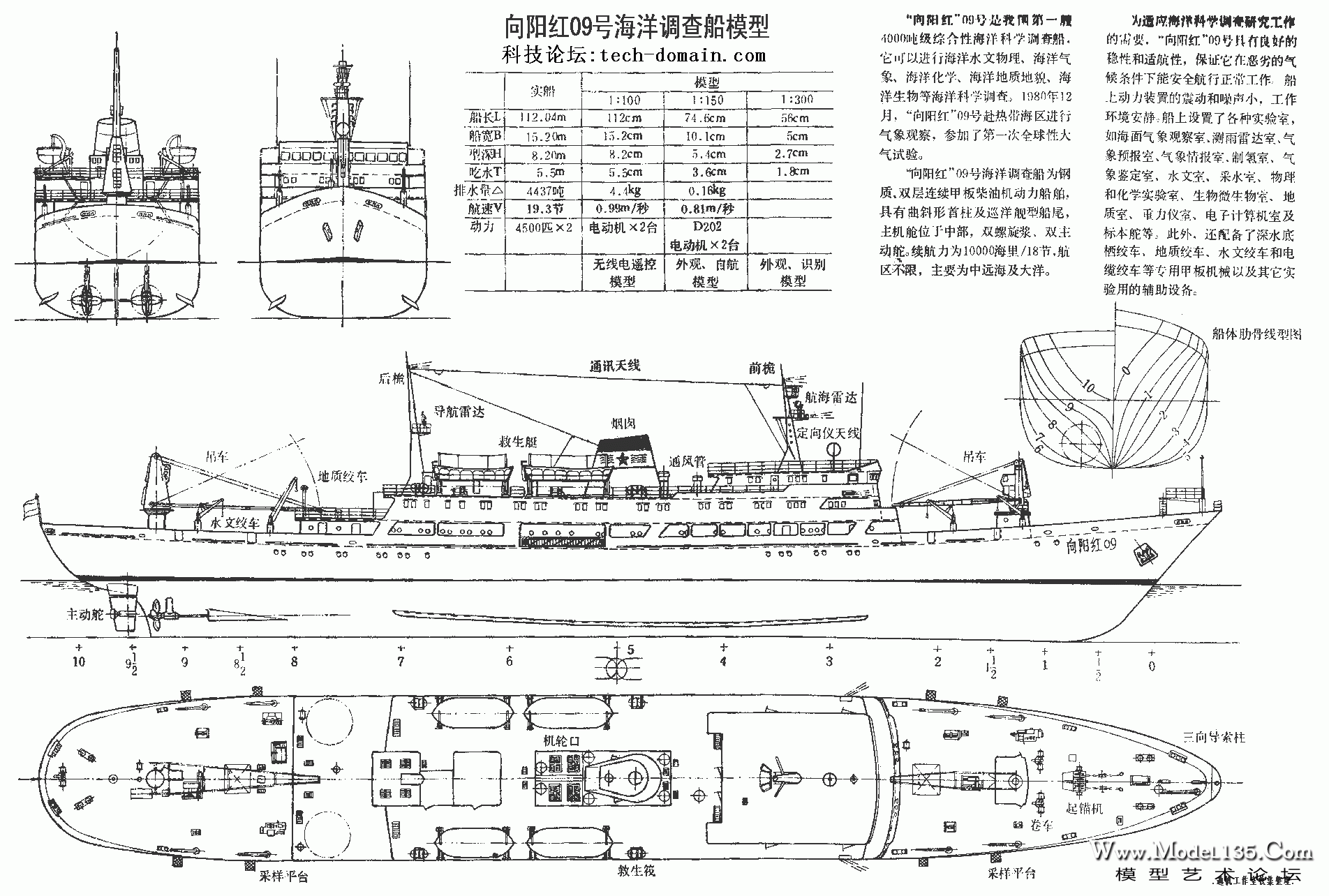

通过检索图纸，很高兴找到了一份向阳红09船中期状态的图纸供参考。

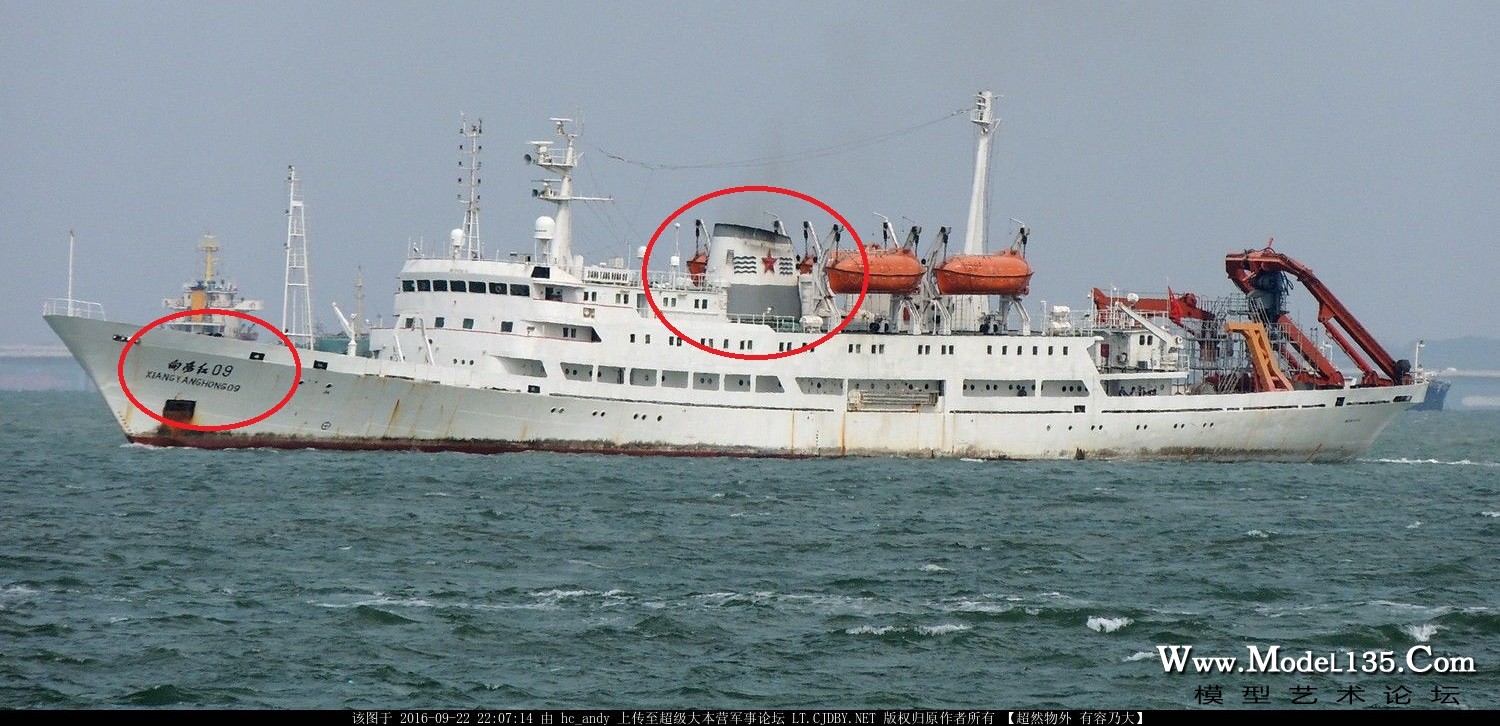

通过检索照片，在超大寻得了其搭载蛟龙艇时得照片，具有参考价值。

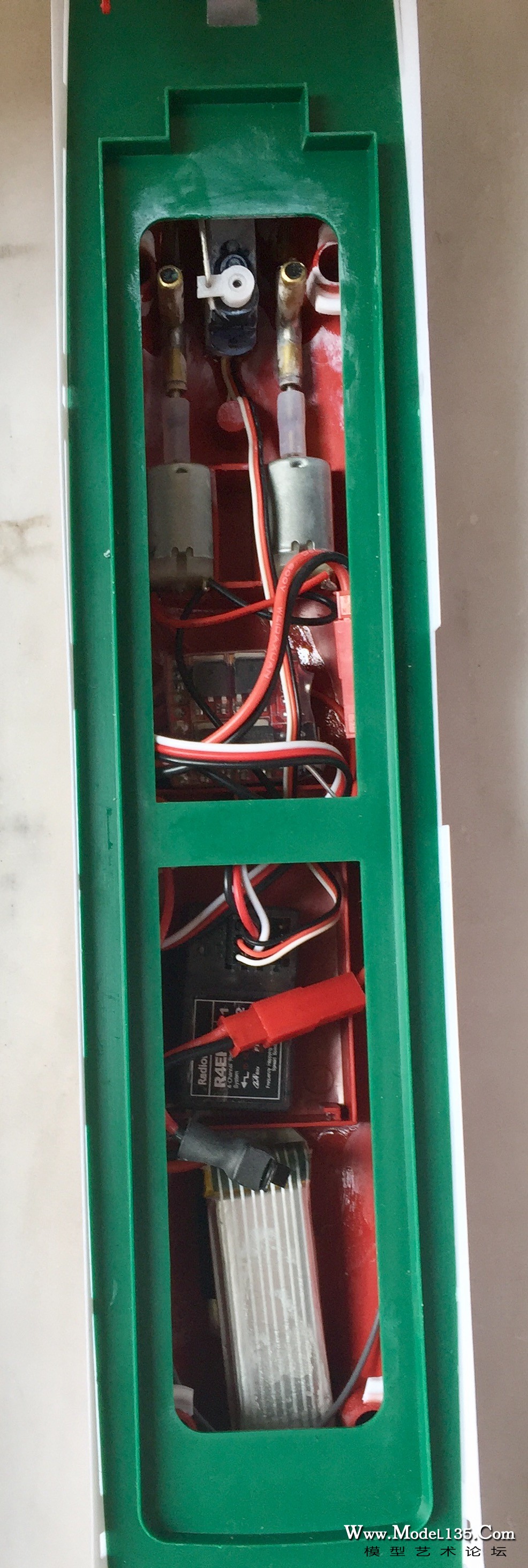

动力我采用原装电机，D-4.3克舵机，使用1s750mah25c锂电，10a双向有刷电调。遥控设备采用rc3s。下图为初试航时的内部布局，之后所有设备进行全防水处理，船内打放沉泡沫。



鉴于船轴相对轴孔偏细，故替换为黄铜轴套不锈钢2mm轴轴系，对原螺旋桨进行扩孔处理。在此衷心希望未来套材或考虑使用对转双桨来代替现在提供的同转向双桨。这样既提高像真性，又提升航行性能。




船的航行性能还是可以的。对锚和尾部吊钩进行涂黑。对烟囱进行了涂色，以提升其像真性。其上面的五角星剪自蛟龙艇多余的红色流道。



与1/48的蛟龙艇合影。

jorni

谢谢支持

richzy1992

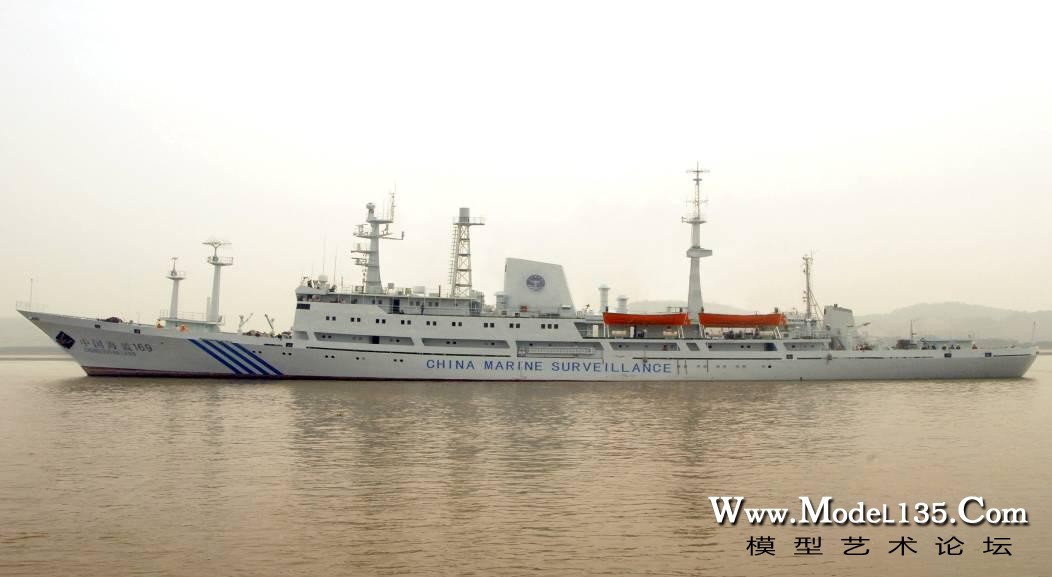

在这里我想提的是，这款模型可以做成非常多的形态。考虑到沪东中华造船集团的这批向阳红船历史上不仅是“蛟龙”艇的母船，还作为海监船和日本人对抗，作为科考船探测矿产，早期还作为侦察船使用。故有兴趣的同好或考虑进行涂装和制作上的创新。以下为相关参考图片。

richzy1992

jorni 发表于 2017-10-29 21:59
谢谢支持

谢谢您的支持！

richzy1992

本船航行的视频

如果无法播放，请点击此处在新窗口打开

?spm=a2h3j.8428770.3416059.1[/media]

将船的螺旋桨由同向改为异向，提升仿真性的同时提升航行性能。螺旋桨来自昔日西西利模型重庆号巡洋舰的备件。值得一提的是那也是我爱祖国海疆的竞赛套材。

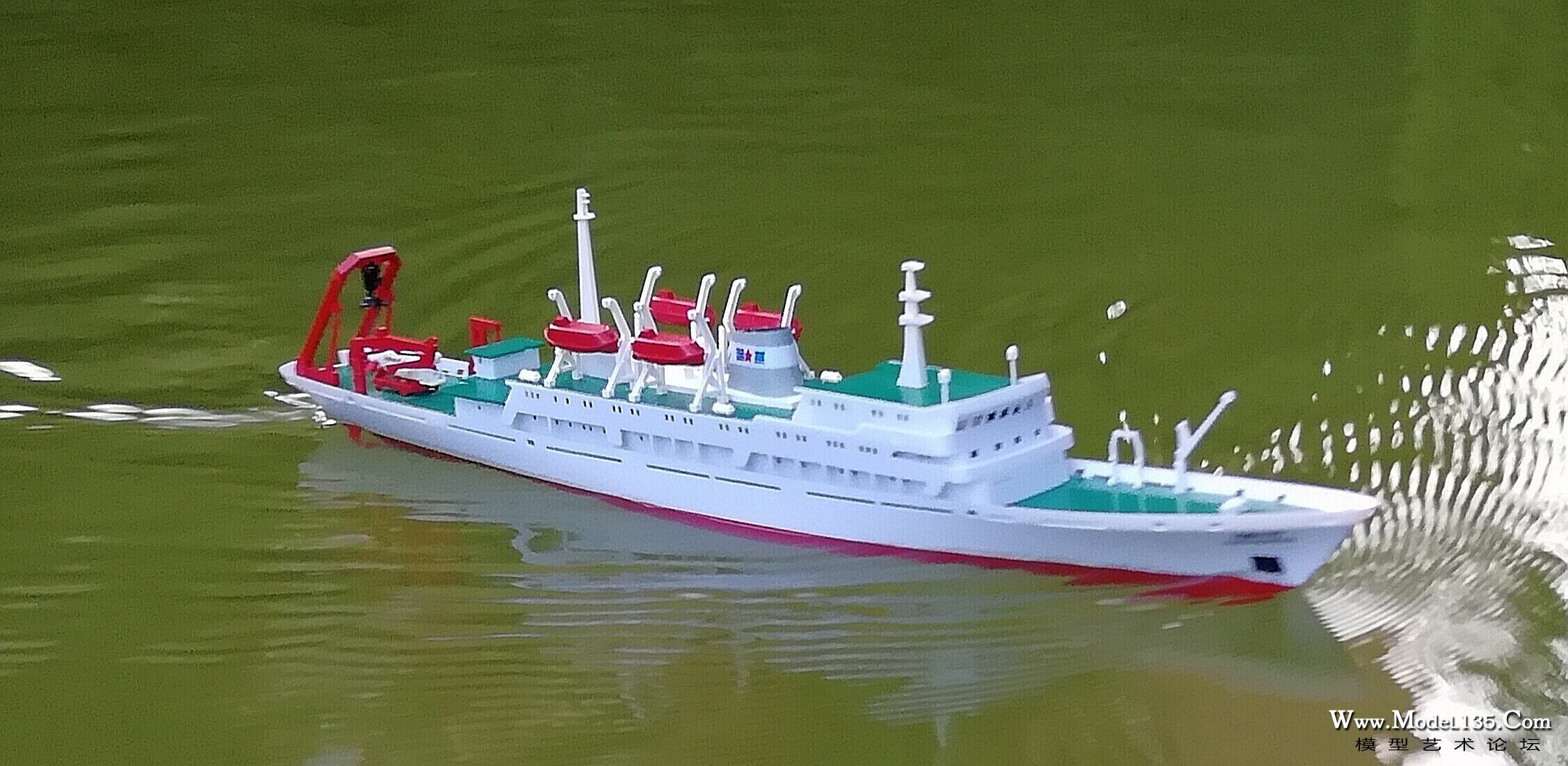

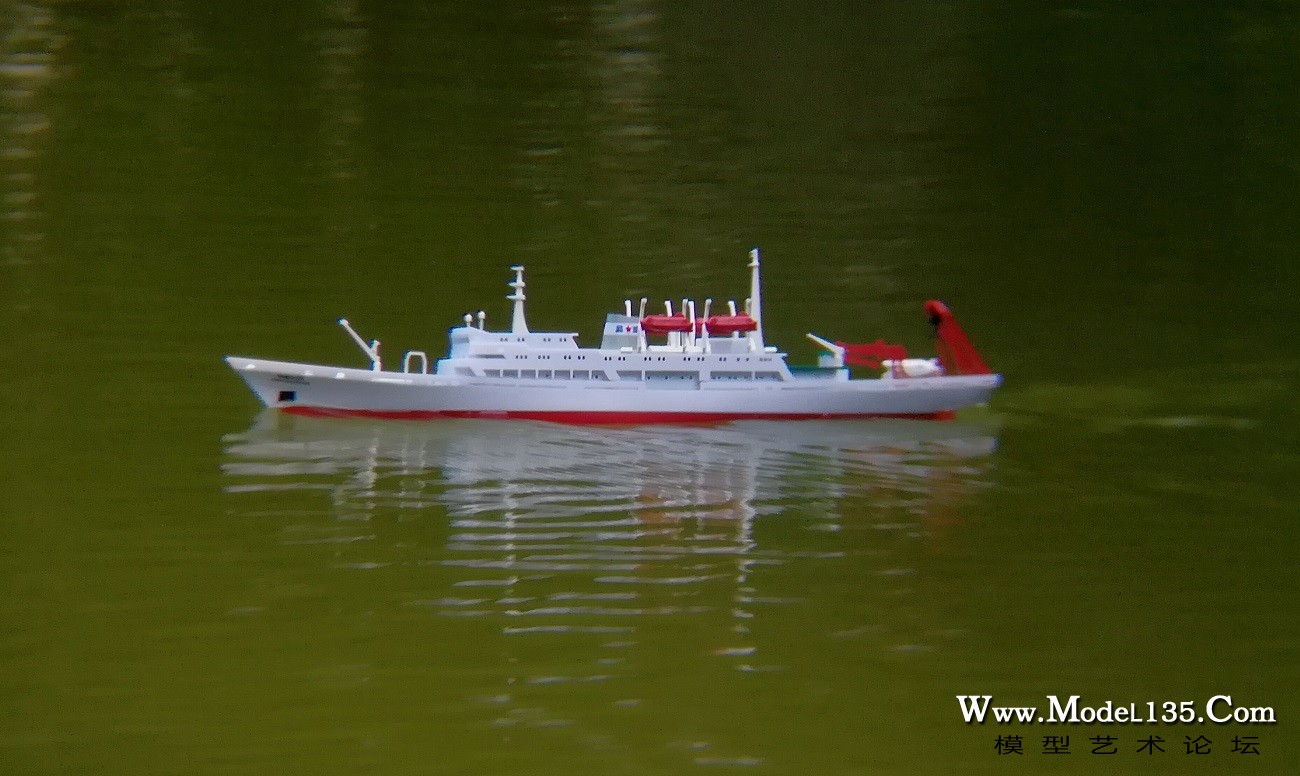

向阳红09船模型下水英姿

richzy1992

三代经典“我爱祖国海疆”模型同框。注：近处的连云港号护卫舰为第五届爱海疆赛器材，2011年制，遥控，2017年上海夏季比例模型赛航行组第六名。

richzy1992

关于船体保护。向阳红的内部我打上了发泡剂，本船具备不沉性和绝对稳性。
此外，雷鹏锂电池出线端、接收机和电调以及舵机壳都打上了环氧进行防水。所有金属接线端以及电机摩擦部位都刷上干膜防锈剂以耐咸水冲击。舵机摇臂下方的齿轮组打上适量密封润滑脂实现绝对防水。当然，配的三江轴系+润滑脂更提供正常航行时无与伦比的性能。

victory

实船图片真心不错啊！感谢！另咨询，哪里还能买到前面几届爱海疆的老套件，比如连云港舰～～

richzy1992

victory 发表于 2017-11-15 09:59
实船图片真心不错啊！感谢！另咨询，哪里还能买到前面几届爱海疆的老套件，比如连云港舰～～
...

很难很难。早期做套材的正德福和西西利已经成为历史。淘宝上零星有卖，但不全且很贵。
